產品名稱:油管電動試壓機

　　產品型號:DDSY-73/89-20型

　　產品簡介:

　　DDSY-73/89-20型油管電動試壓機是對新舊油管（包括一端的接箍）進行水壓試驗而研制開發的第三代新型試壓設備，適用于新舊油管整體耐壓檢測，該機為單管試壓機。

　　設備組成及功用

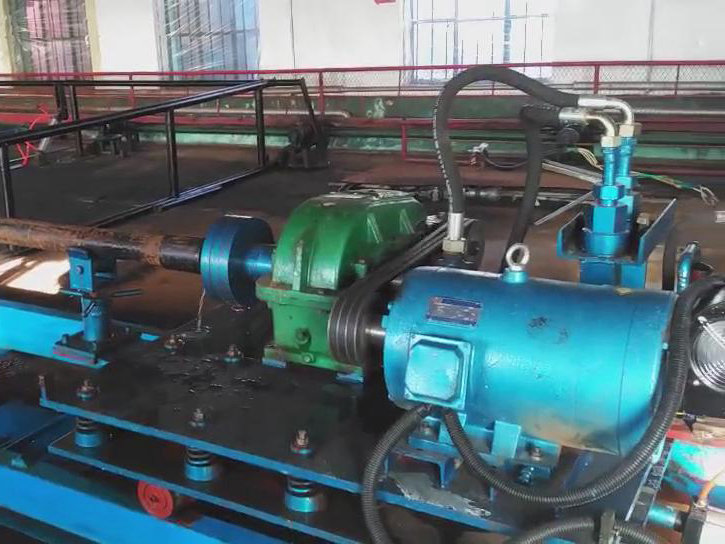

　　整機由兩封頭小車，兩套夾緊背鉗，兩套油管托架，兩套舉升裝置等組成。

　　1)、小車分別由氣缸和電減機驅動，氣缸驅動小車封頭接頭封油管管箍端，電減機驅動小車封頭接頭封油管扣端，兩封頭均由力矩電機帶花鍵軸旋轉，花鍵由可以更換兩種管箍和管接頭，（即本機可以對Φ73、Φ89兩種油管進行試壓）。

　　2）、油管兩端用雙封頭帶動的管箍、管接頭將螺紋旋緊進行密封。

　　3）、 夾緊背鉗兩套，用以夾緊油管，克服試壓時產生的徑向力而防止油管彎曲變形。

　　4）、 油管托架兩套，用以支撐油管，通過手輪調整，使油管中心線與試壓中心線一致。

　　5）、 舉升裝置二套，在油管試壓完畢，將油管傳送到下一道工序（出管儲料架上）。

　　6）、 增壓系統采用高壓泵和大排量低壓泵同時注水。

　　7）、 電氣控制系統：電氣操縱柜一臺。

　　技術參數

　　試用范圍：油管直徑：Φ73mm、Φ89 mm, 長度8.6-10m。

　　最大試壓壓力：20 Mpa

　　試壓時間：3分鐘/根

　　試壓介質：水

　　上扣由電流控制

　　卸扣由電流控制

　　設備總功率：35.5KW。
