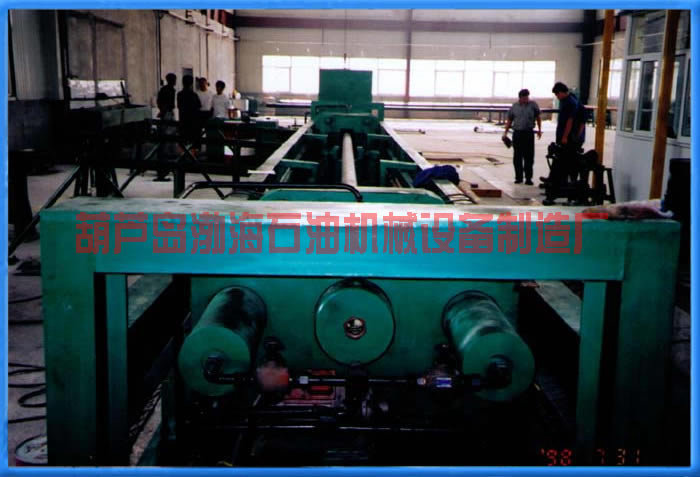

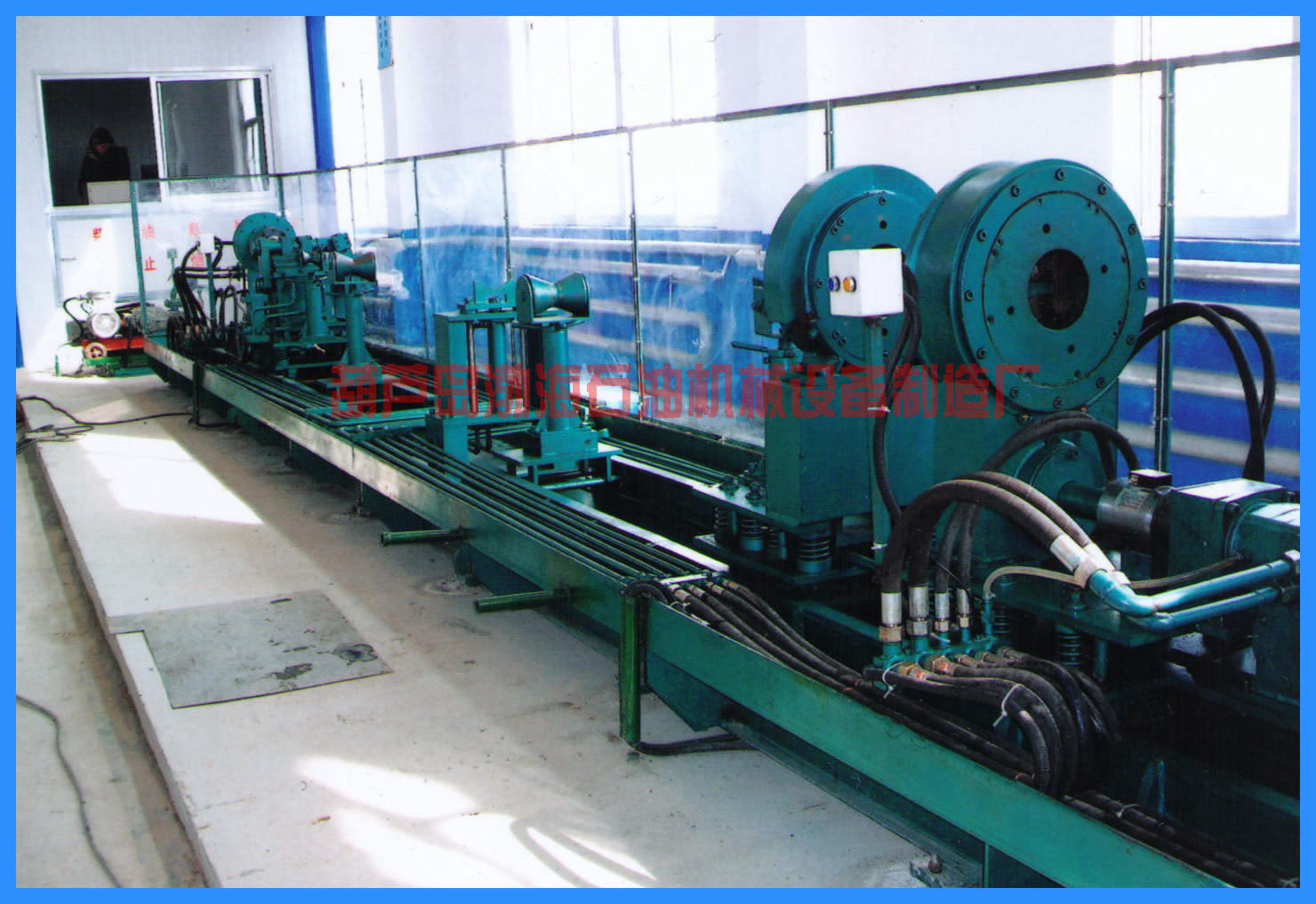

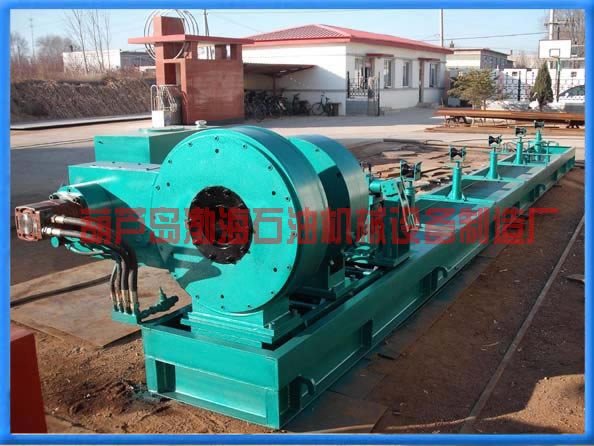

產品名稱:油管試壓機

　　產品型號:BSTF-70型

　　產品簡介:

BSTF-70型油管試壓機液壓泵站

　　一、BSTF-70型概述

　　BSTF-70型油管試壓機是對新舊油管（包括一端的接箍）進行水壓試驗而研制開發的第三代新型試壓設備，適用于新舊油管整體試壓檢測（該機為單管試壓機）。其主要特點如下：

　　1、 總體布置及結構合理、技術先進、工作可靠。

　　2、 封頭采用先進的封堵結構，即可徑向密封（油管內外壁），又可端面密封，因此，密封可靠。

　　3、 進給油缸采取防止缸筒內壁，活塞桿表面被拉傷的技術措施，延長油缸的使用壽命。

　　4、 進給油缸可保證在8.6～10m長度范圍內的油管可進行水壓試驗。

　　5、 用高壓往復泵直接增壓，增壓迅速、快捷。

　　6、 工作效率較高，1.5～2分鐘/根。

　　二、 結構簡介

　　1、 試壓平臺兩座。是安裝油管試壓機各種機具的，如：背鉗、托管架、上、下料機構，行走機構等。

　　2、 四臺背鉗裝置。是用以夾緊油管，克服試壓時產生的徑向力而防止油管彎曲變形，其中一臺通過油管實現在平臺上移動，完成各種動作。

　　3、 三臺托管架。是用以支撐油管，并通過手輪調整油管中心線與試壓機中心線一致。

　　4、 兩臺上、下料機構。是將油管試壓完畢后，將油管傳遞到下道工序或儲料架上。

　　5、 行走機構，靠伸縮油管完成。可以保證在8.6～10ｍ長度范圍內對油管進行試壓。

　　6、 油管兩端用特殊封頭裝置密封，保持實現試驗壓力在20MPa內不泄露。

　　7、 本機配有油箱、液壓站等輔助設施，用以連續向液壓系統提供壓力油，保證液壓元件，液壓設備正常工作。

　　8、 為試水壓順利，備有水泵、注水、卸荷等裝置并增設高壓往復泵，直接增壓，達到試壓迅速，快捷。

　　9、 隨機配有專用電氣操作柜一臺。

　　三、技術參數

　　1、本廠BSTF-70型適用范圍:

　　油管直徑：Φ60～Φ114mm

　　油管長度：8.6～10m

　　2、試驗壓力：（水壓）20MPa

　　3、試壓所需時間：1.5～2分鐘/根

　　4、試壓介質：水

　　5、液壓系統工作壓力：5～15MPa

　　6、設備總功率：56KW

　　四、使用與要求

　　1、準備工作

　　（1）備有水池、水量充分，水泵完好，水質清潔無雜物。

　　（2）壓力油在油箱液位計刻度以上。

　　（3）試壓機良好處于待試狀態。

　　（4）按油管直徑調整托管架高度，使試壓油管中心線與試壓機中心線一致。

　　2、 操作

　　（1）將試壓油管放至試壓機的油管托架上。

　　（2）啟動進給油缸，使油管兩端接入密封裝置 （注）其中一端有注水、增壓孔。

　　（3）關閉卸荷閥，啟動水泵，向油管內注水。

　　（4）油管注滿水后，關閉水泵，四組背鉗同時夾緊。

　　（5）啟動高壓往復水泵，向油管內加壓至20MPa，并穩定3秒鐘。

　　（6）通過卸荷閥卸荷。

　　（7）退回進給油缸，卸掉油管兩端密封裝置。

　　（8）松開背鉗。

　　（9）下料裝置工作，將油管送到下一道工序。

　　（液壓 、電氣原理圖請查看產品說明書)
