產品名稱:試壓機主鉗（2）

　　產品型號:GSJD-60/114

　　產品簡介:

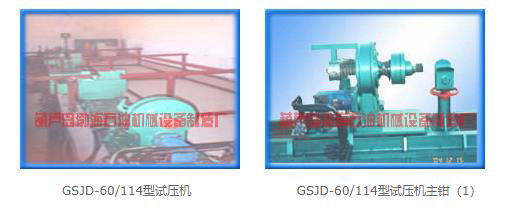

　　一、GSJD（GSJS）-60/114型概述

　　GSJD-60/114和GSJS-60/114油管試壓機是對油管進行的打壓試驗的專用設備。適用于油管出廠及油管修復后的耐壓（不漏失）檢測。

　　GSJD-60/114為單管試壓機，它主要有如下特點：

　　1、 雙背鉗均為單曲面爬坡，夾緊機構簡單，工作可靠。

　　2、 雙主鉗直接由齒輪帶花鍵軸旋轉，花鍵頭可以更換三種管箍和管接頭。（即本機可以對Φ60、Φ73、Φ89、Φ114四種油管進行試壓）。

　　3、 雙主鉗其中一個主鉗帶管箍，同時，此主鉗帶注水口，另一個主鉗帶管接頭。

　　4、 油管兩端用雙主鉗帶動的管箍、管接頭將螺紋旋緊進行密封。

　　5、 操作方法分自動和手動兩種（根據用戶要求）

　　6、 雙主鉗受徑向力較小。

　　7、 易損件較少，鉗牙使用壽命較長。

　　8、 動力源由電動機帶動齒輪泵和柱塞泵工作，可以不斷向液壓系統提供壓力油。

　　9、 檢測每根油管共需2分鐘。

　　10、 本機具有安全、可靠及上扣扭矩和試壓力隨意可調等特點

　　GSJS-60/114為雙管試壓機，它有如下特點：

　　1、 操作方法分自動和手動兩種（根據用戶要求） 2、 一次試壓兩根油管，共需2分鐘。 3、 其它與單管試壓機相同，只是本機比單管試壓機多一套主背鉗。

　　二、 結構簡介

　　（1） 液壓動力源

　　液壓動力源由油箱、電機、濾油器等部分組成，其作用是將電能轉化為液壓能，向系統輸送壓力油。本機選用齒輪泵和柱塞泵為動力元件，使動力源在低負載時輸出大流量，在高負載時輸出小流量，從而既提高了工作效率又降低了總功率。

　　（2） 控制臺

　　控制臺是由液壓控制元件和電器控制元件組成，完成整機動作的控制。

　　（3）主機

　　主機是油管試壓機的主體部分，由平臺、導軌、主背鉗組成，油管的上扣、卸扣及加壓等動作都在主機上完成。

　　（4） 管扣的上卸與上扣扭矩的選擇：

　　管扣的上卸由主機上的背鉗完成，背鉗扶正夾緊管體，主鉗由油馬達驅動旋轉，帶動絲堵封住油管的兩端，通過調節液壓系統壓力可控制上扣扭矩的大小，從而選擇上扣扭矩值。

　　（5） 供水總成

　　供水總成由低壓大排量離心水泵和高壓小排量加壓缸組成，油管管扣上好后，先由大排量離心水泵將泵腔注滿（代壓）再由小排量加壓缸加壓，特點是速度快、功率小。

　　三、 技術參數

　　（一） GSJD-60/114試壓機

　　1、 試用范圍：油管直徑：Φ60mm、Φ73 mm、Φ89 mm、Φ114 mm, 長度8m-10m。

　　2、 最大試壓壓力：20 Mpa

　　3、 試壓時間：2-3（分鐘）

　　4、 試壓介質：水

　　5、 上扣額定速度：50 r/min

　　6、 液體系統額定壓力：高壓20 Mpa，低壓5 Mpa

　　7、 液體系統額定流量：130（l/min）

　　8、 設備總功率：25KW

　　（二） GSJS-60/114試壓機

　　1、 試用范圍：油管直徑：Φ60mm、Φ73 mm、Φ89 mm、Φ114 mm, 雙管總長度20m。

　　2、 最大試壓壓力：20 Mpa

　　3、 試壓時間：2分鐘（保壓時間除外）

　　4、 試壓介質：水

　　5、 上扣額定速度：50 r/min

　　6、 液體系統額定壓力：高壓20 Mpa，低壓5 Mpa

　　7、 液體系統額定流量：130（l/min）

　　8、 設備總功率：22KW

　　四、使用與要求

　　（1） 本系統試壓機要求使用前將本機固定在基礎上，將高壓油管及電源接好，調整泵站溢流閥，調定好工作壓力，再將集成塊上的溢流閥調定到一定壓力，供主鉗上卸扣使用，水泵、加壓缸工作前應加水，根據所需油管的直徑調好主機管托的高度。

　　（2） 使用時應按照的它的工作程序進行使用。

　　(液壓、電氣原理圖請查看產品說明書）
