產品名稱:擰扣機（型號參數列表）
產品型號:XYNJ系列（新型號）
產品簡介:
XYNJ系列-擰扣機(新型）
XYNJ-擰扣機是我廠生產的第二代擰扣機系列產品，整機分為兩部分：一、主機部分由主背鉗、平臺、液壓系統、油箱、散熱器組成。主、背鉗為行星齒輪、行星爪四點式夾緊結構。這種結構動作靈活、安全可靠工作效率高，廣泛應用于全國各大油田。我廠自主研發了液壓自動換擋裝置，擰扣機可一人操縱，為用戶提高了工作效率，減少了生產成本。背鉗可根據實際管材長度不同，在滑道內前后移動，其速度可自行控制。二、操作平臺由電器元件組成，安全電壓直流24伏。
注：根據用戶需要可安裝扭矩顯示儀、打印機。
操作可選手動（換向閥控制）半自動（PLC控制）自動（工控機控制）。

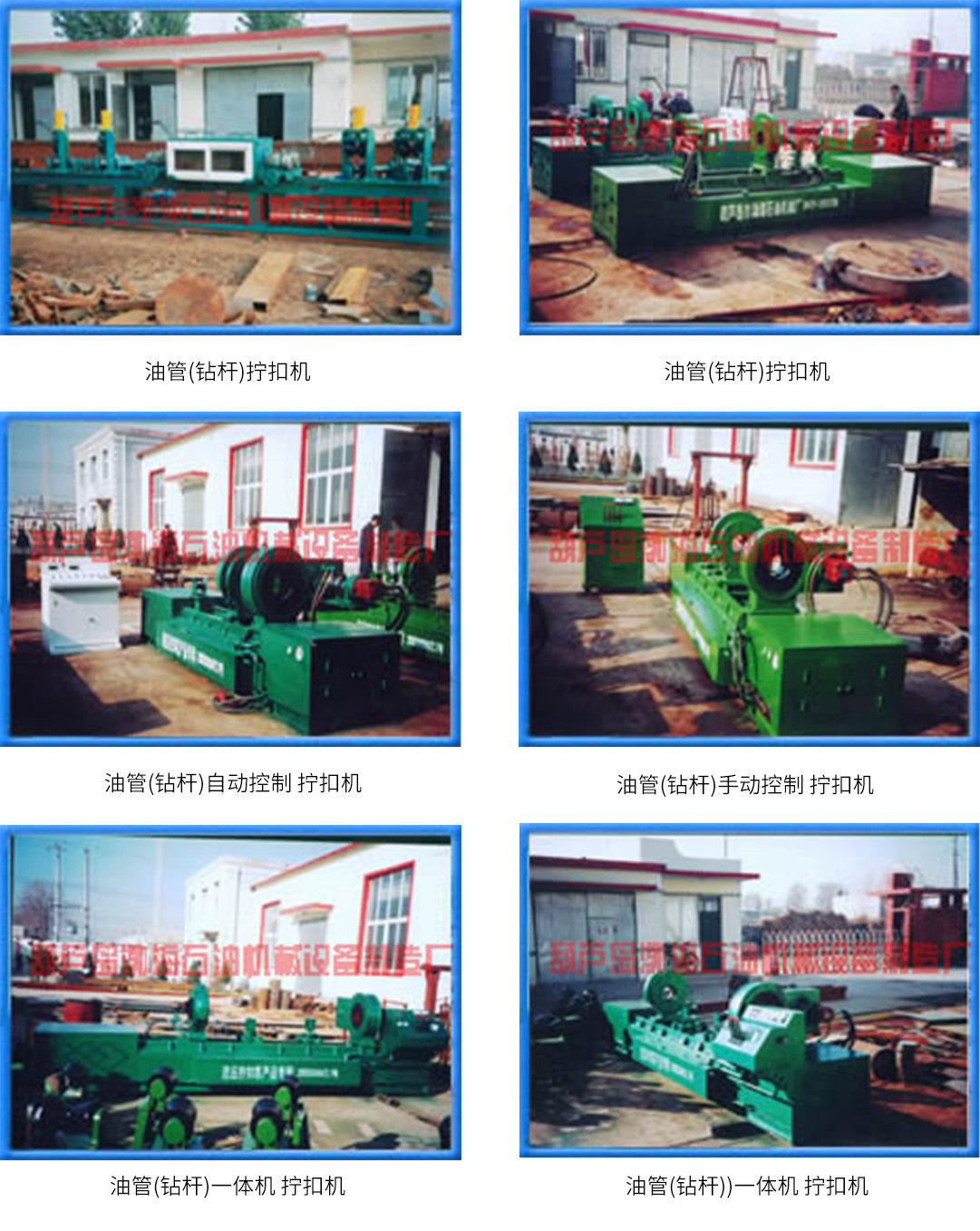

擰扣機結構可分為：分體和一體機。
型號/參數 | XYNJ-160/8 | XYNJ-200/15 | XYNJ-260/20 | XYNJ-340/45 | XYNJ-380/35 | XYNJ-560/50 |
適用范圍 | Φ60-Φ150mm | Φ60-Φ180mm | Φ60-Φ250mm | Φ140-Φ330mm | Φ140-Φ370mm | Φ406-Φ540mm |
額定高擋扭矩 | 2.2KN.m | 2.5KN.m | 3.5KN.m | 16KN.m | 15KN.m | 16.7KN.m |
額定低擋扭矩 | 8KN.m | 15KN.m | 20KN.m | 45KN.m | 35KN.m | 50KN.m |
低擋最低轉速 | 15r/min | 13r/min | 10.7r/min | 1.8-7.2r/min | 22r/min | 1.5-6.0r/min |
高擋最高轉速 | 54r/min | 67r/min | 62.6r/min | 5.1-20r/min | 51.6r/min | 4.2-17r/min |
額定系統壓力 | 5-8Mpa | 5-8Mpa | 5-8Mpa | 8Mpa | 8Mpa | 12Mpa |
額定流量 | 75L/min | 120L/min | 120L/min | 105.5L/min | 324L/min | 127L/min |
通 徑 | 160mm | 185mm | 260mm | 340mm | 380mm | 560mm |
