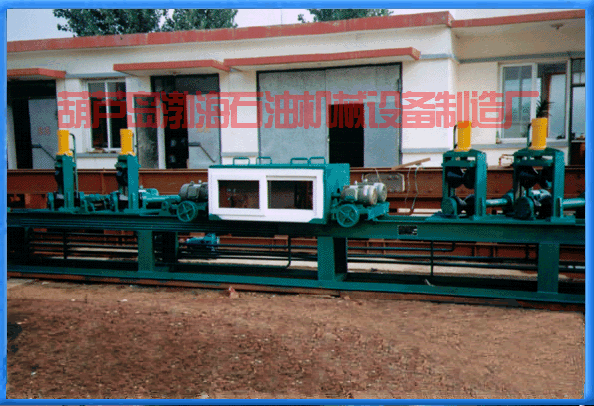

產品名稱:油管清洗機

　　產品型號:QXJ-60/114

　　產品簡介:

　　一、 概述

　　油管清洗機是清洗油管的專用設備，廣泛用于全國各大油田，該機具有結構簡單，布局合理，易于操作的優點。

　　二、 結構原理

　　該機由機架、內清洗機構、外清洗機構、自動定心輥輪裝置、傳動輥輪、舉升機構等部分組成。

　　1、機架：是整個機體的構架，鋼結構，焊接而成。

　　2、內清洗機構：由液壓馬達、傳動機構、清洗桿、清洗頭等四部分組成，是清洗內壁的機構。液壓馬達的輸出轉速可用液壓站上的調速閥調整，清洗桿上裝有刮洗頭和刷洗頭，可根據不同管徑隨時更換。

　　3、外清洗機構：外清洗機構是清洗管子外壁的機構，它分固定式和自調式兩種類型。

　　（1）固定式：是清洗尺寸固定，工作時根據管徑大小更換清洗頭，它的結構尺寸比較小，主要用于雙管清洗機。

　?。?）自調式：它的特點是不用更換清洗頭即可清洗各種規格的油管，但結構尺寸比較大，主要用于單管清洗機。

　　4、自動定心輥輪裝置：它的功能主要是夾緊油管。并帶動油管作直線運動，它由輥輪和具有反正螺紋的自動調整機構組成，其特點是能自動調心，不論夾持管徑大小，管子中心高始終不變。

　　5、傳動輪：是工件的支承和傳動裝置，中心高度可用軸承座側面的調節螺栓調整。

　　6、舉升機構：由油缸和舉升機架組成，用于將清洗后的油管送出機外。

　　7、附加裝置：

　?。?）液壓站：是液壓系統的動力源，由電機、油箱、齒輪油泵、閥組等部件組成。

　?。?）操縱柜：是清洗機的操縱裝置。

　?。?）水箱：是貯存清洗液的容器，內設加熱油管。

　　三、 技術參數

　　1、 適用范圍：油管Φ60mm--Φ114mm

　　2、 清洗長度：4m--10m

　　3、 工件線速度：10--12（m/min）

　　4、 清洗器轉速：80--100（r/min）

　　5、 液體系統工作壓力：8（Mpa）

　　6、 液體系統額定流量：100（l/min）
